汽车库建筑设计规范(3)

　　　　　 　　　　　　　　　　汽车库内汽车的最小转弯半径　　　　　表4.1.9

最小转弯半径（ｍ）

微型车

4.50

小型车

6.00

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　续表

车型

最小转弯半径（m）

轻型车

6.50～8.00

中型车

8.00～10.00

8.00～10.00

10.50～12.00

铰接车

10.50～12.50

　4.1.10　汽车库内汽车环形道的最小内半径和外半径按下列公式进行计算（见图4.1.10）。

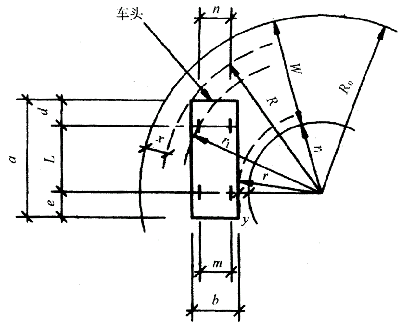

图4.1.10　　汽车环道平面

　　R1——汽车最小转弯半径；
　　R0 ——环道外半径；
　　R——汽车环行外半径；
　　r2 ——环道内半径；
　　R——汽车环行内半径；
　　X——汽车环行时最外点至环道外边距离，宜等于或大于250mm；
　　Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。

　4.1.11　汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。

　　　　　　　　　　　　　　　　　　（4.1.11）

　　式中　Ｖ——设计车速，Km/h；
　　　　　Ｒ——环道平曲线半径（取到坡道中心线半径）；
　　　　　μ——横向力系数，宜为0.1～0.15；
　　　　　ic ——超高即横向坡度，宜为2%～6%。

　4.1.12　当坡道横向内、外两侧如无墙时，应设护栏和道牙，单行道的道牙宽度不应小于0.3m。双行道中宜设宽度不应小于0.6m的道牙，道牙的高度不应小于0.15m。
　4.1.13汽车库室内最小净高应符合表4.1.13的规定。汽车库内室内最小净高表4.1.13

车型

最小净高（m）

微型车、小型车

2.20

轻型车

2.80

中、大型、绞接客车

3.40

中、大型、绞接货车

4.20

　　注：净高指楼地面表面至顶棚或其他构件底面的距离，未计入设备及管道所需空间。

　4.1.14 汽车库的汽车出入口宽度，单车行驶时不宜小于3.50m，双车行驶时不宜小于6.00m。汽车库出入口处当为城市道路时，其与道路规划红线及通视条件应符合本规范第3.2.8条规定，并宜于出入口上方设防坠落物措施。
　4.1.15　汽车库内当采用天然采光，其停车空间天然采光系数不宜小于0.5%或其窗地面积比宜大于1:15。封闭式汽车库的坡道墙上不得开窗，并应采用漫射光照明。
　4.1.16　汽车库内可按管理方式和停车位的数量设置相应的值班室、管理办公室、控制室、休息室、贮藏室、卫生间等辅助房间。
　4.1.17　三层以上的多层汽车库或二层以下地下汽车库应设置供载人电梯。
　4.1.18　汽车库的停车位的楼地面上应设车轮挡，车轮挡宜设于距停车位端线为汽车前悬或后悬的尺寸减200mm处，其高度宜为150～200mm，车轮挡不得阻碍楼地面排水。
　4.1.19　汽车库的楼地面应采用强度高、具有耐磨防滑性能的非燃烧体材料，并应设不小于1%的排水坡度和相应的排水系统。
　4.1.20　汽车库内坡道面层应采取防滑措施，并宜在柱子、墙阳角及凸出构件等部位设防撞措施。
　4.1.21　汽车库内应在每层出入口的显著部位设置标明楼层和行驶方向的标志，宜在楼地面上用彩色线条标明行驶方向和用10～15cm宽线条标明停车位及车位号。在各层柱间及通车道尽端应设置安全指示灯。
