Coreldraw制作：CAD室内设计结构图

本文中我们用Coreldraw软件参照已有的CAD室内设计结构图，绘制一张室内装修彩色平面图。

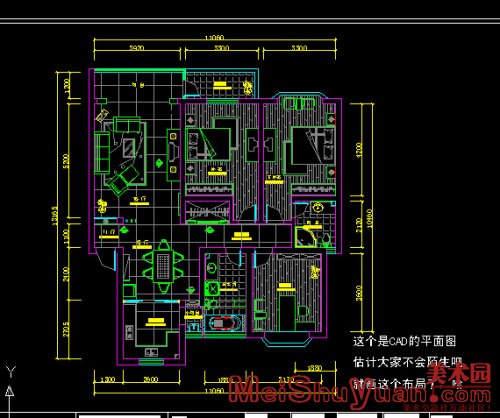

　　首先看一下CAD的平面布局图。

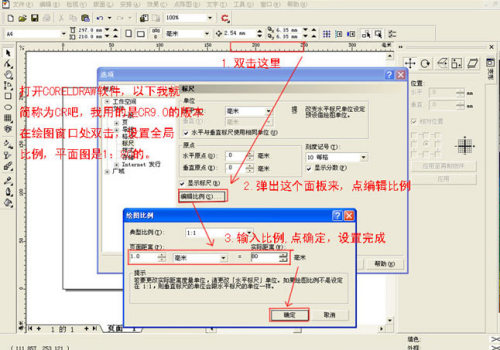

　　1、打开Coreldraw软件，在绘图窗口处双击，则弹出选项窗口，设置全局比例，平面图是1：80。如图。

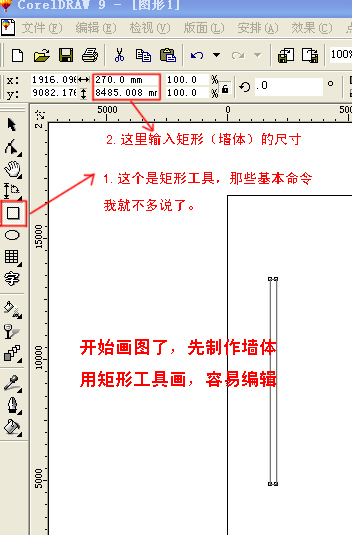

　　2、用矩形工具画一个如图所示的形状。注意在画图过程中的视图放缩快接键是：放大F2；缩小F3；全屏F4；最大显示F9。

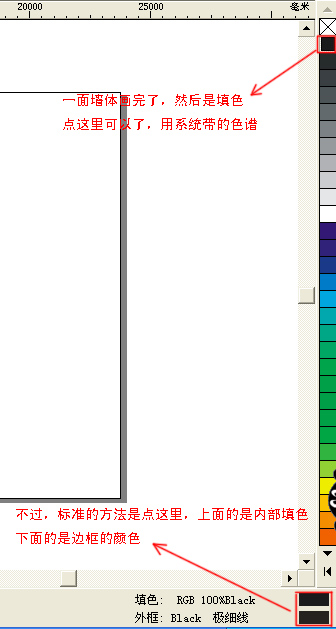

3、一面墙体画完后，然后给其填充颜色，点击图中方框所指示的，用系统带的色谱。不过标准的方法是点图中下方所指示的矩形框，上面的是内部填色，下面的是边框的颜色。

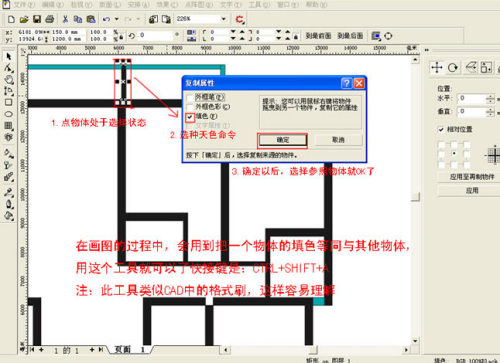

　4、在画图的过程中，会用到把一个物体的填色等同与其他物体，用这个工具就可以了（ctrl+shift+a）。

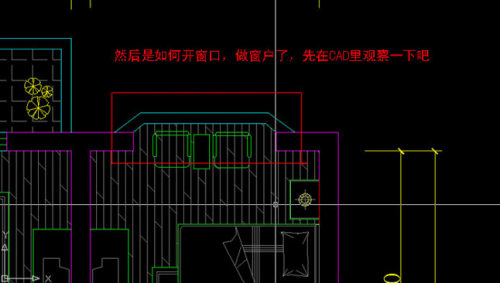

　　5、现在开始制作窗户。

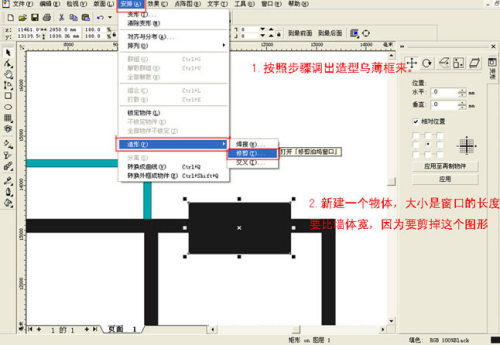

6、调出方框，新建一个物体作为窗口。

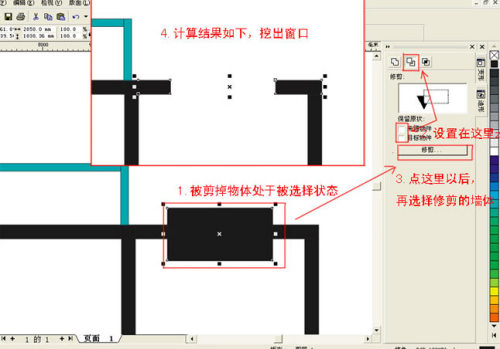

　　7、将要剪掉的物体选择起来，然后如图2指示的设置，点击修剪，得到结果如图4所示。

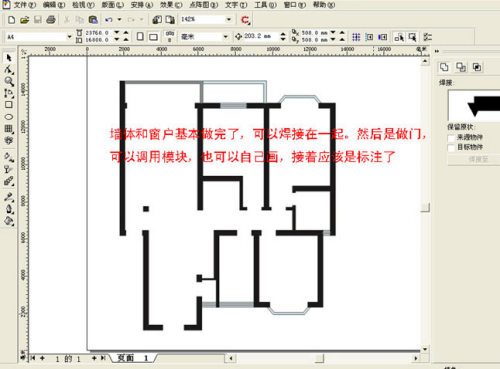

　　8、墙体和窗户基本完成之后，可以将他们焊接在一起。接下来是制作门，这个可以调用模块，也可以自己画，然后进行标注。

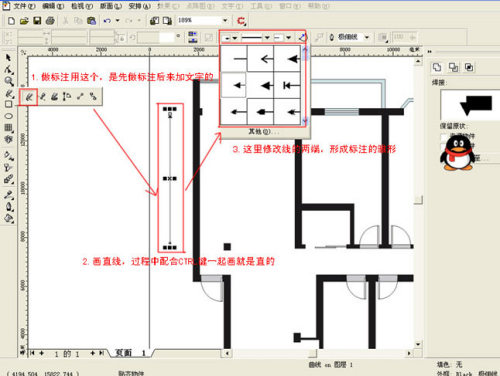

9、选择标注工具，方框1所示的就是用来做标注的工具，首先是做标注然后进行文字说明。制作标注：画一直线，这个可以结合ctrl键来画，然后修改直线的两面三刀端，形成标注的雏形。
