用 Corel DRAW 制作设计图-02

　　现在我们通过一个例子，来学习应用交互工调和工具、交互式填充工具和群组。（完成如图）

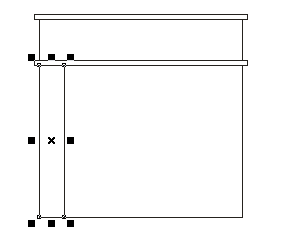

　　选取矩形工具，在工作区上绘制一个4000*4000mm 的矩形。调出变换大小对话框，用前面我们学过的方法，在贴紧矩形上部再制一个4000*1000mm 的矩形；再在该矩形上下各创建一个4200*100mm 矩形。选取最大的矩形，在左下角再制一个500*3000mm 的矩形，这个矩形我们用来制作柱体。（如图）选中所有矩形，填充为白色。选取柱体矩形，填充为40%黑色；按下+号，将对象再制一个，并填充为白色。

　　移动鼠标到对象的右边侧边手柄上，鼠标变成双箭头形状。按住 Shift 键并按住鼠标左键往左拖动，以中点为基点缩小对象，宽度大概为柱体矩形的五分之一左右（这个尺寸不需要很精确）。选取交互式调和工具，置于这个矩形上面，按住左键拖动到黑色的柱体矩形上；右键点击填色栏最上面打交叉的方格，将对象设为无轮廓；这样子看起来就已经很像一根圆柱了。但是这根圆柱是没有轮廓的，接下来解决这个问题。绘制一个与柱体500*3000mm同样大小的矩形，左键点击填色栏上面交叉方格，设为无填充。在该矩形仍被选中状态，按住 Shift 键点选柱体，按下 E 键和 C键，将两者对齐；按下菜单栏“排列→群组”或使用快捷键 Ctrl + G 将两个对象群组。（群组就是将几个对象加在一起成为一个集合，以方便对其进行选取、移动的动作；当需要对该群组中的某个对象进行编辑时，可以使用菜单栏上“排列→取消群组”的命令解散这个集合，再对单个对象进行编辑。）

　　调出变换大小对话框，用该群组对象于上端再制一个尺寸为600*150mm 的柱头；选中柱体群组，于下端再制一个尺寸为600*200mm 的，作为柱础；这样就完成一根简单的柱子的制作。

　　选取柱体、柱头和柱础三个群组对象，将其群组。按下 + 号，将群组再制一个，并对齐到最大矩形的右面。

　　现在，我们要有渐变填充中的预设填充来实现上面不锈钢板上的光影效果。

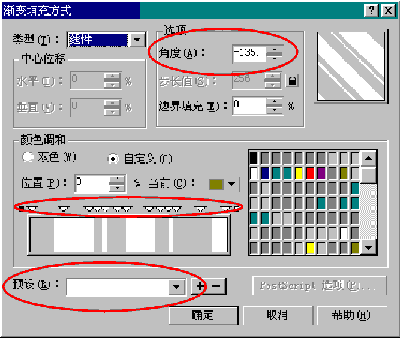

　　选中上部三个矩形，将其群组。在工具栏上的填充工具展开式工具栏上点选喷泉式填充对话框按钮，调出该对话框。（如图）点击右下角“预设”一栏下拉式菜单，选用 Cylinder — Gold 06 ；我们可以看到上面预览带之上有一排小三角形；点击第一个三角形，它就变成黑色（表示被选中状态），点击右面颜色栏中（白色——30% 黑色）四个颜色中任意一个，改变它的填色；依次选中后面的各个三角形，同样在指定的四个颜色中任意选择一个；最后把上面选项部分中的“角度”设为 —135 ，按“确定”。

　　最后把那个4000*4000毫米的矩形删除就行了！

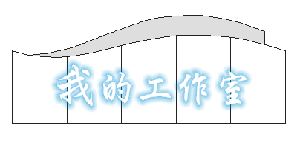

现在我们通过一个例子来讲解几种工具的应用。我们要开始绘制的是一个店招的立面图。在这个例子中，招牌有两个层次，前面的主体材料选用铝塑板，文字后面加霓虹灯管。（完成如图）

　　首先讲解形状工具的应用。

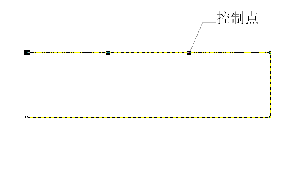

　　选取矩形工具，在工作区上绘制一个3000*800毫米的矩形，然后按菜单栏上的“排列→转换到曲线”或按快捷键 Ctrl +Q 将其转换为曲线对象。（每个对象都有固定的几个节点，必须转换为曲线对象之后，才能对节点进行形状操作）选取形状工具，点选矩形对象，矩形对象变成一个虚线框，几个节点也显示出来。矩形对象在四个角上有四个节点，分别控制它后面（逆时针方向）的线段。如果不想很辛苦地分辨某个节点对应哪一条线段，有一个方便的办法：用鼠标在需要进行操作的线段上单击，出现一个黑点，然后在属性栏（如图）上点击选项按钮。

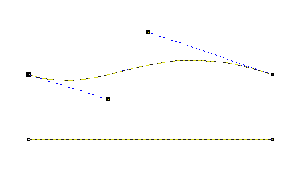

　　现在形状工具在矩形的上面横线段单击，看到一个黑点。点击属性栏上的“到曲线”按钮。该线段从两边的节点处增加两个与线段重合的控制手柄，控制手柄的端上有一个控制点。（如图）将鼠标移到右边控制手柄的控制点上，鼠标的形状就变成在原来的样子下面多了一个十字，表示移动操作。按住左键，向上方拖动鼠标。将鼠标移到左边手柄的控制点上，向下方拖动鼠标；将矩形调整成如图所示曲线对象。

　　选中挑选工具，按+号将该对象再制一个。移动鼠标到对象的右边侧边手柄上，鼠标变成双箭头形状。按住 Shift 键并按住鼠标左键往左拖动，以中点为基点缩小对象如图所示；并按 Shift + Page Down 键将该对象置于第一个对象后面。

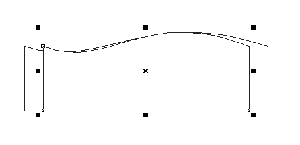

选取形状工具，点选对象上面左或右任一个节点，就显示出两个控制手柄。将对象调整至如图所示形状。

　　选取挑选工具，点选前面的曲线对象，点击填色栏上的白色框；将对象填上白色。点选后面的对象，点击填色栏上的10%黑色，将对象填上浅灰色。 至此就完成了形状的制作。

　　接下来要绘制的是铝塑板上的沟缝。招牌的长度是3000毫米，我们将其分为五格，即需要四条沟缝线。

　　选取手绘工具。在工作区上按下左键，然后按住 Ctrl 键，将鼠标向下拖动绘出一条直线。注意这条直线的高度要比前一个曲线对象的高度长。按下“排列→变换→位置”或按 Alt + F7 快捷键叫出位置变换对话框，在H 栏输入600 ，按下“应用到再制”按钮三次，再制出另外三条直线。选取挑选工具，选中这四条直线，点击属性栏上“群组”按钮或按 Crtl +G 快捷键，将四条直线群组成一个对象。按住 Shift 键，点击加选前一个曲线对象，依次按下 E 、C 键，使直线与曲线对象的垂直中点、水平中点对齐。取消选择。

　　选取群组的直线对象，按菜单栏的“排列→相交”叫出相交造型对话框。点击对话框的“相交”按钮，鼠标形状变成一个黑色的箭头。将箭头移到前面的曲线对象上，按下左键。相交操作从两者相交的范围产生一个新的对象。选取并删除（按 Delete 键）前一个群组对象。

　　现在我们准备在店招上加上文字，学习文字工具的应用。

　　选取文字工具，在工作区上任意地方点击，在点击的地方出现一个光标（在文字处理程序中常见的那一种）。输入“我的工作室”五个字。系统默认的字体是宋体。字号大小是24号字。

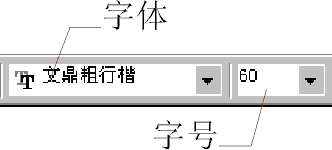

　　现在我们为它选择另一种字体。选中挑选工具，属性栏变成如下图所示。点选字体下拉菜单，选择一种字体。本例中选用的是“文鼎粗行楷”。字号大小选60（字号下拉菜单中没有60，直接在字号方框中输入就行了）。是不是似模似样了？

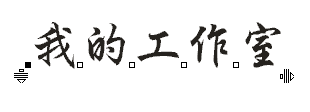

　　形状工具还可以应用在文字处理上。让我们选取形状工具，点选文字对象。对象变化成如图所示。我们注意到每个字的左下角都有一个小方框。点击“我”字的小方框，方框变成黑色，代表已被选中。我们就可以对“我”字单独进行处理。点击字号下拉菜单，选72。效果不错吧？

　　现在用交互式阴影工具制造霓虹灯效果。

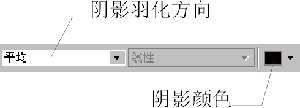

　　选取交互式阴影工具。将鼠标移到文字对象上，按住左键往旁边拖动。属性栏上各选项被激活如图所示。点选“阴影羽化方向”下拉菜单，选“向外”。点选“阴影颜色”下拉菜单，选取蓝色。

　　用挑选工具选中文字对象，将文字颜色改为白色；霓虹灯效果就做好了。
